Official technical access node for GLightOne Base. Manuals, wiring reference and connection pad information are available below.Nodo oficial de acceso técnico para GLightOne Base. A continuación están disponibles los manuales, la referencia de cableado y el mapa de pads de conexión.GLightOne Base の公式技術ドキュメントページです。マニュアル、配線リファレンス、接続パッド情報を以下から確認できます。GLightOne Base의 공식 기술 문서 페이지입니다. 아래에서 매뉴얼, 배선 참조 및 연결 패드 정보를 확인할 수 있습니다.Offizieller technischer Zugangspunkt für GLightOne Base. Handbücher, Verdrahtungsreferenz und Informationen zu den Anschlussflächen stehen unten zur Verfügung.Portail d’accès technique officiel pour GLightOne Base. Les manuels, la référence de câblage et les informations sur les pastilles de connexion sont disponibles ci-dessous.Portal oficial de acesso técnico do GLightOne Base. Os manuais, a referência de fiação e as informações dos pads de conexão estão disponíveis abaixo.Portale tecnico ufficiale per GLightOne Base. I manuali, il riferimento di cablaggio e le informazioni sulle piazzole di connessione sono disponibili qui sotto.GLightOne Base 官方技术文档页面。下方提供手册、接线参考以及连接焊盘信息。

GLightOne Base ManualManual GLightOne BaseGLightOne Base マニュアルGLightOne Base 매뉴얼GLightOne Base HandbuchManuel GLightOne BaseManual GLightOne BaseManuale GLightOne BaseGLightOne Base 手册

English GLightOne Base Technical Manual v1.3 Español Manual técnico GLightOne Base v1.3 日本語 GLightOne Base 技術マニュアル v1.3 한국어 GLightOne Base 기술 매뉴얼 v1.3 Deutsch Technisches Handbuch GLightOne Base v1.3 Français Manuel technique GLightOne Base v1.3 Português Manual técnico GLightOne Base v1.3 Italiano Manuale tecnico GLightOne Base v1.3 简体中文 GLightOne Base 技术手册 v1.3

Pinout / Wiring ReferencePinout / Referencia de cableadoピンアウト / 配線リファレンス핀아웃 / 배선 참조Pinbelegung / VerdrahtungsreferenzBrochage / Référence de câblagePinout / Referência de fiaçãoPinout / Riferimento di cablaggio引脚图 / 接线参考

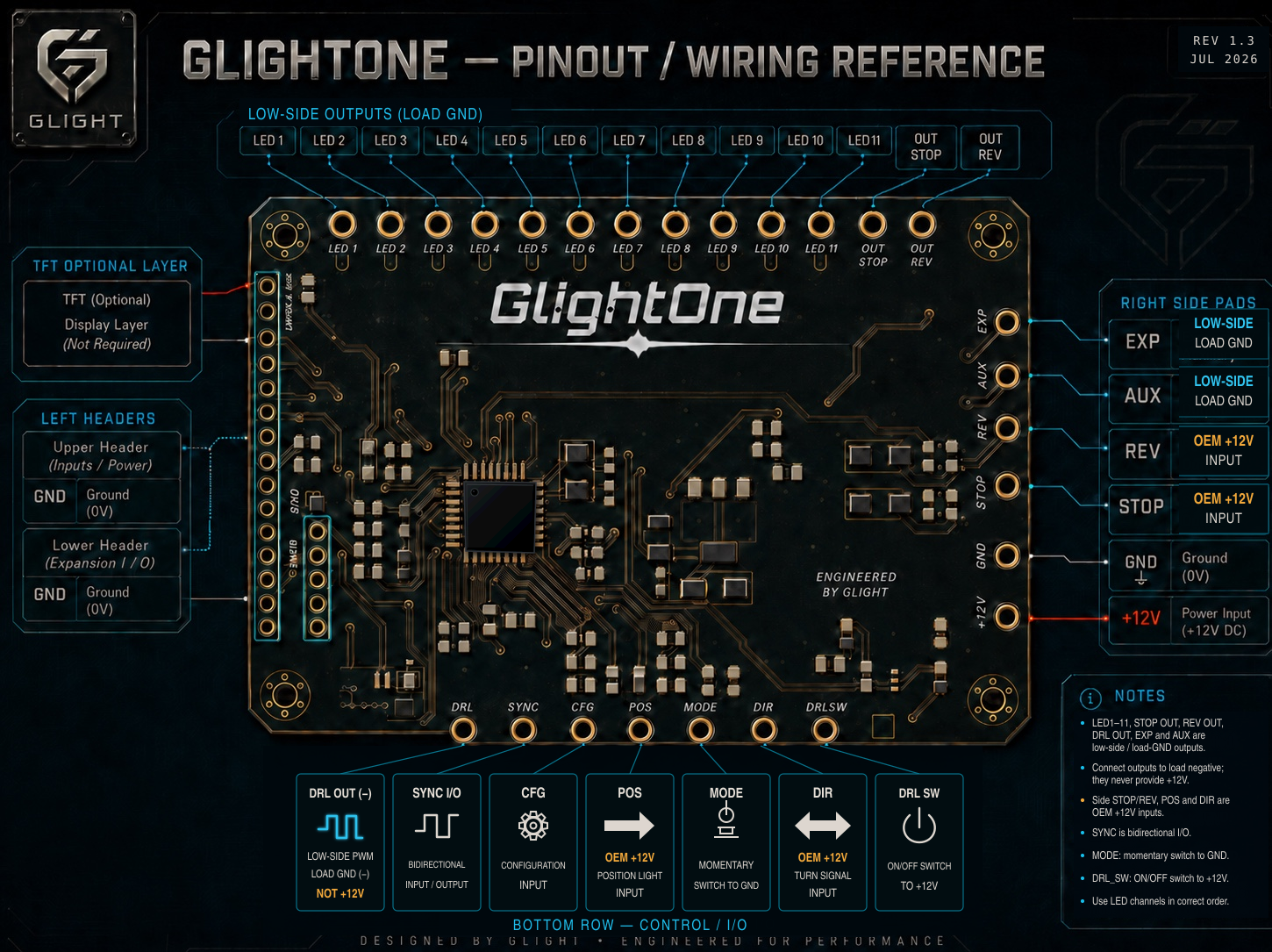

GLightOne Base Pinout MapMapa de pinout GLightOne BaseGLightOne Base ピンアウトマップGLightOne Base 핀아웃 맵GLightOne Base Pinout-ÜbersichtPlan de brochage GLightOne BaseMapa de pinout do GLightOne BaseMappa pinout GLightOne BaseGLightOne Base 引脚图 Connection pads and wiring reference imageImagen de referencia de pads de conexión y cableado接続パッドおよび配線の参照画像연결 패드 및 배선 참조 이미지Referenzbild für Anschlussflächen und VerdrahtungImage de référence des pastilles de connexion et du câblageImagem de referência dos pads de conexão e da fiaçãoImmagine di riferimento per piazzole di connessione e cablaggio连接焊盘与接线参考图 Open PNGAbrir PNGPNGを開くPNG 열기PNG öffnenOuvrir le PNGAbrir PNGApri PNG打开PNG

MODE Button / User InteractionBotón MODE / Interacción del usuarioMODEボタン / ユーザー操作MODE 버튼 / 사용자 조작MODE-Taste / BenutzerinteraktionBouton MODE / Interaction utilisateurBotão MODE / Interação do usuárioPulsante MODE / Interazione utenteMODE按钮 / 用户交互

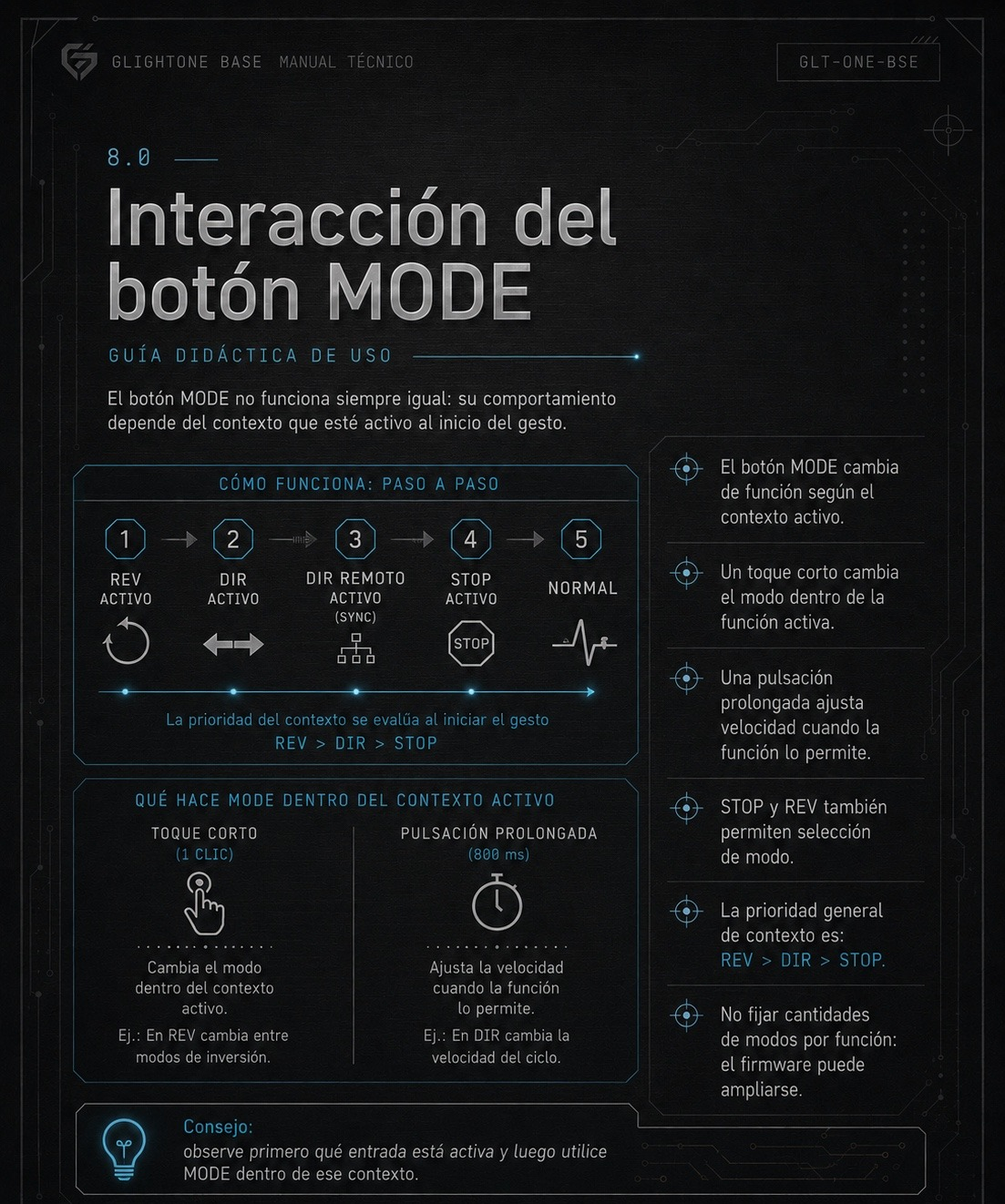

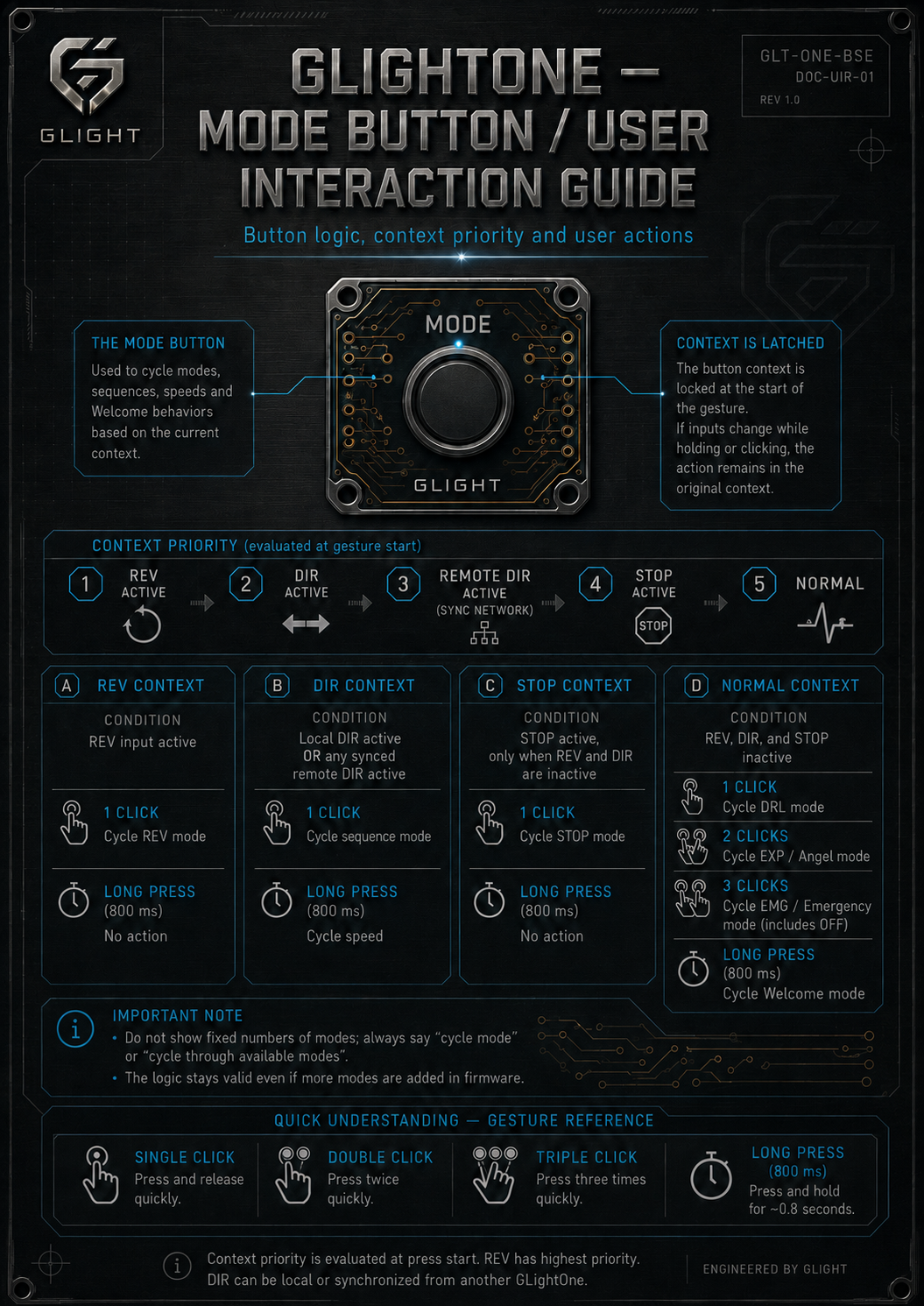

MODE Button Interaction GuideGuía de interacción del botón MODEMODEボタン操作ガイドMODE 버튼 조작 가이드Interaktionsanleitung für die MODE-TasteGuide d’interaction du bouton MODEGuia de interação do botão MODEGuida all’interazione del pulsante MODEMODE按钮交互指南 Visual guide to contextual priority, clicks and long-press behavior.Guía visual de prioridad contextual, clics y pulsación prolongada.コンテキスト優先順位、クリック、長押し動作のビジュアルガイドです。컨텍스트 우선순위, 클릭 및 길게 누르기 동작을 설명하는 시각 가이드입니다.Visuelle Anleitung zu Kontextpriorität, Klicks und langem Tastendruck.Guide visuel de la priorité contextuelle, des clics et de l’appui long.Guia visual de prioridade contextual, cliques e pressionamento longo.Guida visiva alla priorità contestuale, ai clic e alla pressione prolungata.关于上下文优先级、点击和长按行为的可视化指南。 Open PNGAbrir PNGPNGを開くPNG 열기PNG öffnenOuvrir le PNGAbrir PNGApri PNG打开PNG MODE Button Interaction GuideGuía de interacción del botón MODEMODEボタン操作ガイドMODE 버튼 조작 가이드Interaktionsanleitung für die MODE-TasteGuide d’interaction du bouton MODEGuia de interação do botão MODEGuida all’interazione del pulsante MODEMODE按钮交互指南 Visual guide to contextual priority, clicks and long-press behavior.Guía visual de prioridad contextual, clics y pulsación prolongada.コンテキスト優先順位、クリック、長押し動作のビジュアルガイドです。컨텍스트 우선순위, 클릭 및 길게 누르기 동작을 설명하는 시각 가이드입니다.Visuelle Anleitung zu Kontextpriorität, Klicks und langem Tastendruck.Guide visuel de la priorité contextuelle, des clics et de l’appui long.Guia visual de prioridade contextual, cliques e pressionamento longo.Guida visiva alla priorità contestuale, ai clic e alla pressione prolungata.关于上下文优先级、点击和长按行为的可视化指南。 Open PNGAbrir PNGPNGを開くPNG 열기PNG öffnenOuvrir le PNGAbrir PNGApri PNG打开PNG

LED outputs are low-side / GND control. They do not provide +12V. MODE requires a momentary push button to GND. DRL_SW uses an ON/OFF switch to +12V.Las salidas LED trabajan por control negativo / GND. No entregan +12V. MODE requiere un pulsador momentáneo a GND. DRL_SW utiliza un interruptor ON/OFF hacia +12V.LED出力はローサイド / GND制御です。+12Vを出力しません。MODEにはGNDへ接続するモーメンタリープッシュボタンを使用します。DRL_SWには+12Vへ接続するON/OFFスイッチを使用します。LED 출력은 로우사이드 / GND 제어 방식이며 +12V를 출력하지 않습니다. MODE에는 GND에 연결하는 순간식 푸시 버튼을 사용합니다. DRL_SW에는 +12V에 연결하는 ON/OFF 스위치를 사용합니다.Die LED-Ausgänge arbeiten als Low-Side- / GND-Steuerung und liefern keine +12 V. MODE benötigt einen momentanen Taster gegen GND. DRL_SW verwendet einen ON/OFF-Schalter zu +12 V.Les sorties LED fonctionnent en commande côté masse / GND. Elles ne fournissent pas de +12 V. MODE nécessite un bouton-poussoir momentané vers GND. DRL_SW utilise un interrupteur ON/OFF vers +12 V.As saídas LED trabalham com controle low-side / GND e não fornecem +12 V. MODE requer um botão momentâneo ligado ao GND. DRL_SW utiliza um interruptor ON/OFF ligado ao +12 V.Le uscite LED funzionano con controllo low-side / GND e non forniscono +12 V. MODE richiede un pulsante momentaneo verso GND. DRL_SW utilizza un interruttore ON/OFF verso +12 V.LED输出采用低边 / GND控制，不提供+12V。MODE需要连接到GND的瞬时按钮。DRL_SW使用连接到+12V的ON/OFF开关。
